Intégration de présentations (ZowieBox)

Un-e présentateur-ice veut projeter une présentation, soit depuis le PC à disposition, soit depuis le sien. On veut récupérer les diapos :

  • sur l’écran de projection (écran télé) ;
  • sur le vidéoprojecteur (salle des mariages, mais en plus grand) ;
  • sur le stream Peertube

La solution

Nous avons choisi d'utiliser une ZowieBox (voir ici).

Connectée au réseau, la ZowieBox permet, à partir d'une entrée HDMI, d'obtenir plusieurs flux en sortie sur le réseau. Une sortie HDMI permet également de récupérer le signal vidéo en direct.

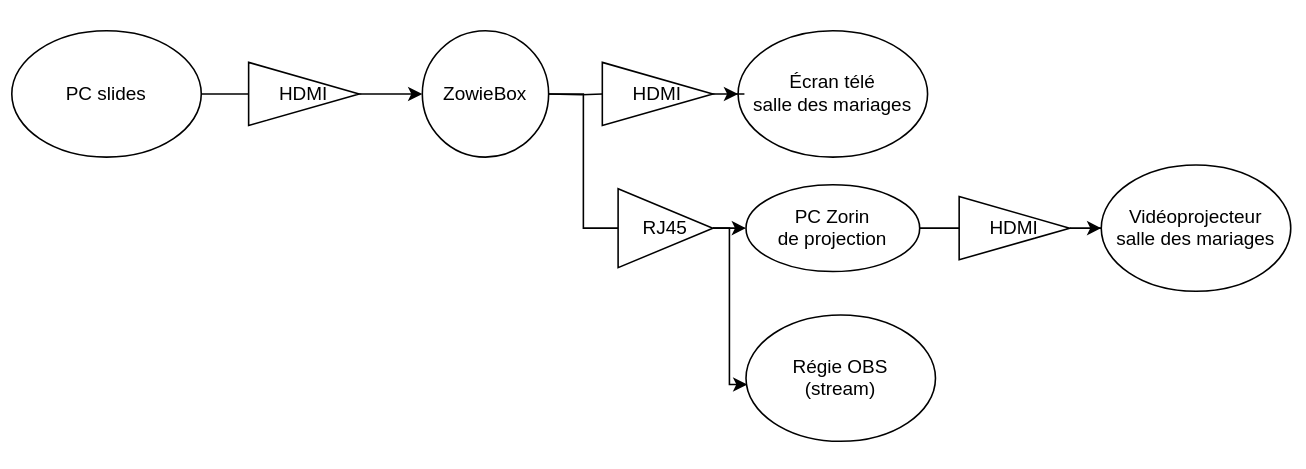

Schéma

Capture d’écran du 2025-06-20 18-24-42.png

ZowieBox

La ZowieBox prend une IP en DHCP. Elle réagit bien à un débranchement/rebranchement de l’HDMI d’entrée. Elle exporte :

  • une sortie pass-through HDMI, qui réagit également bien au débranchement/rebranchement de l’HDMI d’entrée comme de sortie ;
  • des flux rtsp, qui fonctionnent bien, mais ont quelques soucis :
    • lorsque le flux est interrompu (veille de l’ordinateur de présentation, HDMI débranché, …), le flux est coupé. Le comportement des lecteurs de flux diffère : conservation de la dernière image, quitter, … Pas extrêmement pratique. On ne peut pas non plus se connecter au flux tant qu’aucun écran ne projette dessus.
    • après branchement d’un flux, il faut quelques secondes avant que le flux ne revienne. Si on s’y connecte trop vite, il y a une latence assez pénible (quelques 100ms) qui persiste dans le temps, alors que tout se passe beaucoup mieux si on s’y connecte quelques secondes après.
  • un flux NDI. Protocole propriétaire, mais qui marche globalement mieux.

Les paramètres du flux d’entrée (résolution + fréquence) sont repris pour l’encodeur à chaque branchement d’HDMI d’entrée. Une fréquence à 60Hz donne une mauvaise qualité d’image (plein d’artefacts) ; il faut baisser cette fréquence à 25 ou 30Hz.

PC Zorin de projection

On utilise obs pour afficher le flux NDI. L’installation n’est pas évidente avec NDI.

  • installer obs-studio :
sudo apt install obs-studio  # version 30.2.3 à cette date

  • installer libndi en version 5 : aujourd’hui (2025-02-17), la version 6 n’arrive pas à décoder un flux NDI correctement. Récupérer libndi-get.sh, puis
$EDITOR libndi-get.sh  # modifier la ligne 4, v5 -> v6
sudo bash ./libndi-get.sh  # installer

  • installer DistroAV aka obs-ndi. Récupérer le .deb dans les releases GitHub (en version 4.13.0 en février 2025), puis
sudo apt install ./obs-ndi-*.deb

  • Lancer OBS. Ajouter une source NDI (appelée eg. « ZowieBox »), sélectionner la bonne source (le PC doit être dans le même VLAN que la zowiebox).
  • Mettre la source en plein écran : clic droit sur la source, Projecteur plein écran (source) -> Moniteur ...

Pendant les présentations

  • à chaque débranchement du câble HDMI : remettre en 30Hz l’encodeur de la ZowieBox (à la main…)
  • gérer OBS comme pour les diffusions du conseil
  • Si ça plante, essayer de :
    • Vérifier tous les branchements
    • Redémarrer OBS et la projection plein écran
    • Redémarrer la ZowieBox (reboot électrique) (1 min de boot environ ?)
    • Redémarrer les ordinateurs



Auteur original de cette documentation : Philippe Le Brouster.
